Votre modèle.
Ses documents.

X est la largeur de l’ouverture brute, Y sa hauteur, Z sa profondeur. Le manuel d’installation les porte ainsi sur sa figure de traçage.

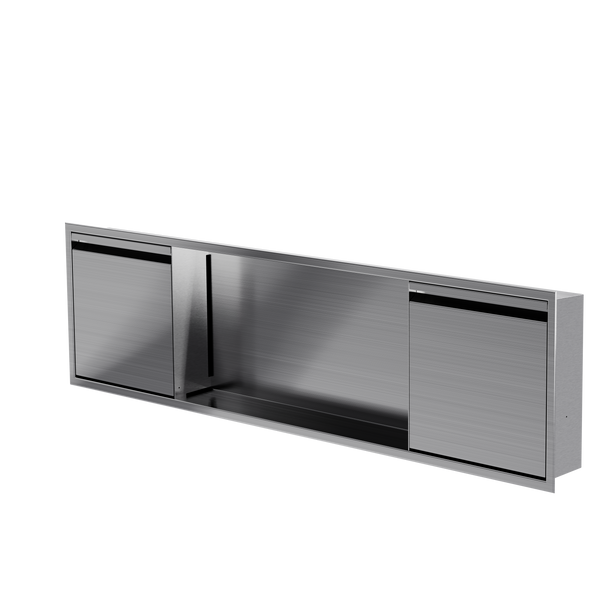

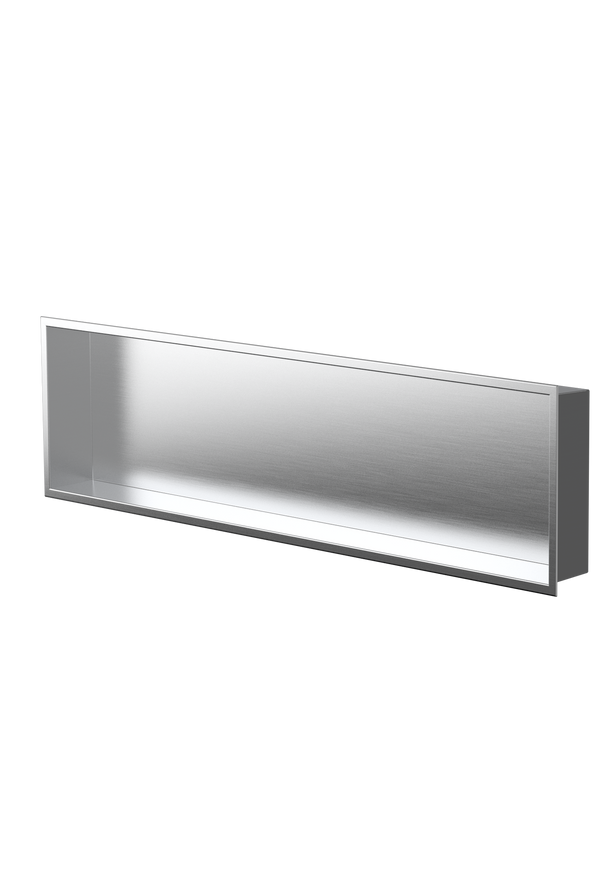

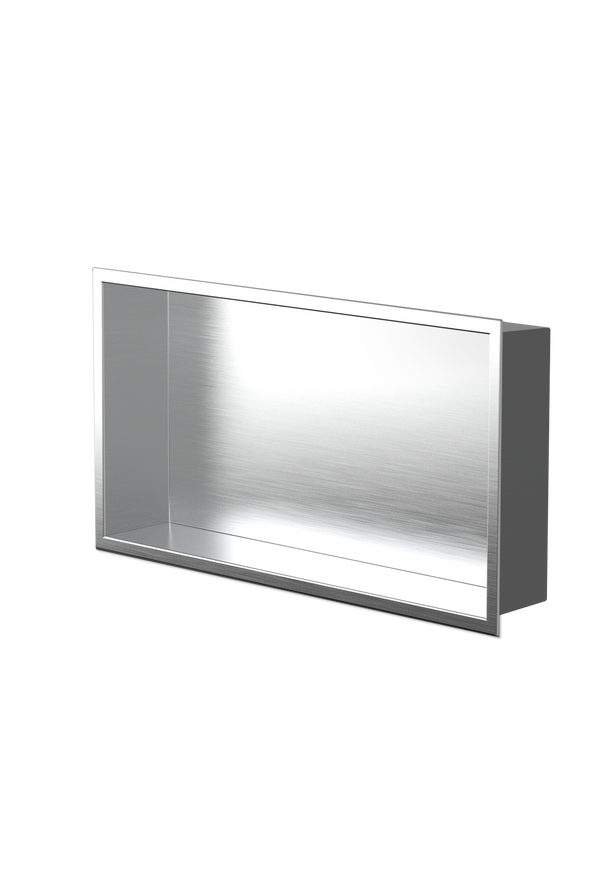

Le nom du modèle, lui, donne autre chose : la hauteur du caisson, puis sa largeur. Une Andy 12 × 24 po est un caisson de 12 po de haut sur 24 po de large, et son ouverture se trace à 24 1/4 po de large sur 12 1/8 po de haut. Le suffixe T signale une tablette intégrée sur les formats 24 × 12, deux sur les 36 × 8. Trois fiches ajoutent pourtant ce T à un format qui n’en porte pas : les deux fiches de l’Alba 12 × 48 po et celle de la niche avec porte du même format le portent dans leur titre, alors que ni l’un ni l’autre modèle n’a de tablette et que le numéro d’article de l’Alba s’écrit sans T. Les cinq formats de la gamme Classique suivent tous cette règle de nommage.

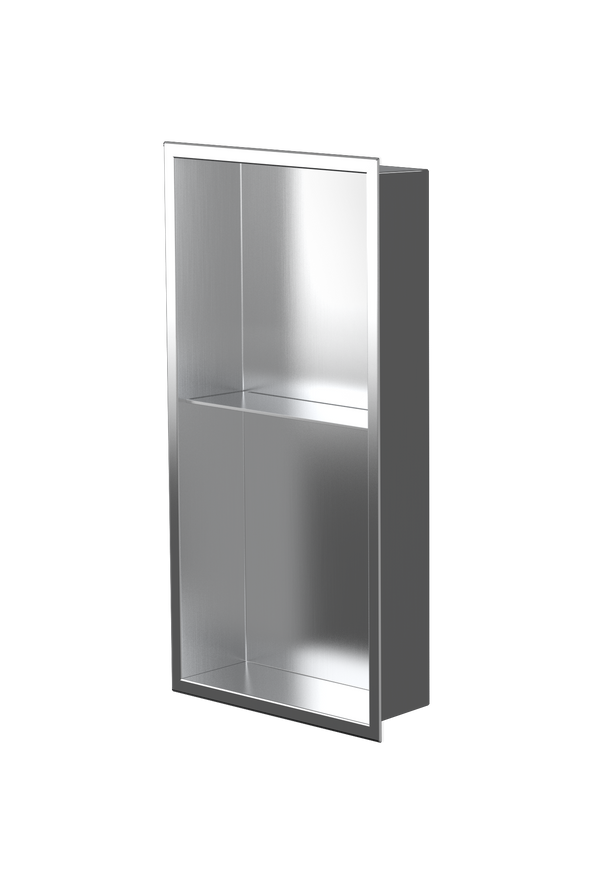

Attention au manuel de la gamme Classique : sa page couverture nomme l’Acia 24 × 12 T, son tableau de découpe de la page 3, Fig. 3, l’appelle Acia 12 × 24 T. Le tableau du manuel énonce la largeur d’abord. Se fier aux colonnes X et Y, pas au nom porté dans le tableau.

Une contrainte vaut pour les onze modèles encastrés : la cloison doit offrir 4 po de profondeur. Les trois manuels d’installation le répètent dans un encadré « Important » : gamme Classique page 2, niches avec porte page 8, Niche WC page 6. Le texte y demande « une cloison de minimum 4 pouces de profondeur » ; la figure 1 de la même page l’annote Z supérieur à 4 po, et le tableau de découpe de la page suivante inscrit 4 dans la colonne Z. C’est le minimum de 4 po qui gouverne. Mesurer la cloison avant de découper le gypse.

Onze modèles encastrés, dix niches de douche et la Niche WC : deux cotes à relever. Quatre valeurs ne varient pas : cloison de 4 po au minimum, profondeur d’encastrement déduite de 3 13/16 po, débord de rebord de 5/8 po, saillie de 3/16 po. Les ouvertures brutes viennent des manuels d’installation : celui de la gamme Classique, celui des niches avec porte, celui de la Niche WC et ses accessoires, dont le caisson de 10,5 po s’écrit ailleurs 10 1/2 po. Le rebord vient des fiches techniques de chaque modèle.

Le rebord se pose sur le fini, il ne s’encastre pas

Le rebord déborde de 5/8 po sur tout le pourtour et fait saillie de 3/16 po devant le mur fini. C’est lui qui rattrape le jeu de découpe : 1/8 po en hauteur sur les onze modèles, 1/4 po en largeur sur dix. La Niche WC fait exception en largeur, avec 1/2 po de jeu : son caisson de 10 1/2 po demande une ouverture brute de 11 po de large sur 24 1/8 po de haut, cotée au tableau de découpe Fig. 3 du manuel de la Niche WC, page 7. Une ouverture tracée trop grande ne se rattrape plus.

Le mode de pose tient en trois consommables nommés aux trois manuels de niches encastrées, celui de la gamme Classique aux pages 4 et 5, celui des niches avec porte aux pages 10 et 11, celui de la Niche WC aux pages 7 à 9 : des bandes de ruban double face fourni, coupées à environ 2 po, un cordon de silicone adhésif sur le pourtour, et du ruban à masquer qui retient le caisson pendant les 24 heures de séchage. Le caisson s’insère de niveau, sous pression, et le pourtour est scellé au silicone une fois le séchage terminé. Aucun ciment-colle ne travaille sous le rebord. Sur une niche avec porte posée porte en place, le manuel des niches avec porte demande en plus, à sa page 5, du ruban à masquer autour de la porte, pour la tenir fermée.

La profondeur d’encastrement est déduite, jamais cotée

Aucune fiche technique ne la cote. La profondeur d’encastrement de 3 13/16 po des onze niches encastrées Zvelt vaut parce que la profondeur hors-tout est de 4 po (vue de côté de la fiche technique) et la saillie de rebord de 3/16 po (détail agrandi de la même fiche) : la soustraction est celle du relevé du 21 août 2026, pas une cote du fabricant. Elle y est marquée « déduite », modèle par modèle.

Quelles ouvertures entrent entre deux montants

Aucun document Zvelt ne donne d’entraxe de charpente : la valeur se relève au chantier. Sur l’entraxe courant de 16 po centre à centre, deux montants de 2 po sur 4 po laissent 14 1/2 po libres entre eux. C’est une cote de charpente, pas une cote Zvelt. Les ouvertures de 12 1/4 po (formats 12 × 12 et 24 × 12 T), celle de 11 po (Niche WC) et celles de 8 1/4 po (format 36 × 8 T) entrent dans cette largeur libre ; les descriptions de l’Acia et de l’Ana nomment d’ailleurs la pose entre les montants de la structure. Les ouvertures de 24 1/4 po (formats 12 × 24) traversent au moins un montant, celles de 48 1/4 po (formats 12 × 48) au moins trois : le compte exact dépend de l’endroit où l’ouverture tombe. La reprise du mur, linteau ou renfort, n’est décrite dans aucun manuel Zvelt, à confirmer auprès de Zvelt. Sur un entraxe de 24 po centre à centre, tout le calcul est à refaire.

Aucune hauteur de pose n’est cotée

Ni les fiches techniques, ni les trois manuels, ni le guide d’installation en six étapes ne donnent de hauteur de pose depuis le sol. Les seules contraintes écrites portent sur la cloison, 4 po de profondeur au minimum, et sur le caisson, qui s’insère de niveau. La hauteur relève du chantier, pas du fabricant.

Le hors-tout comprend le rebord, le caisson non. Entre les deux, 1 1/4 po d’écart en largeur comme en hauteur sur les dix niches Classique et De luxe. Sur la Niche WC, l’écart vaut 1 3/8 po. C’est le caisson qui entre dans le mur ; c’est le hors-tout qui se voit.

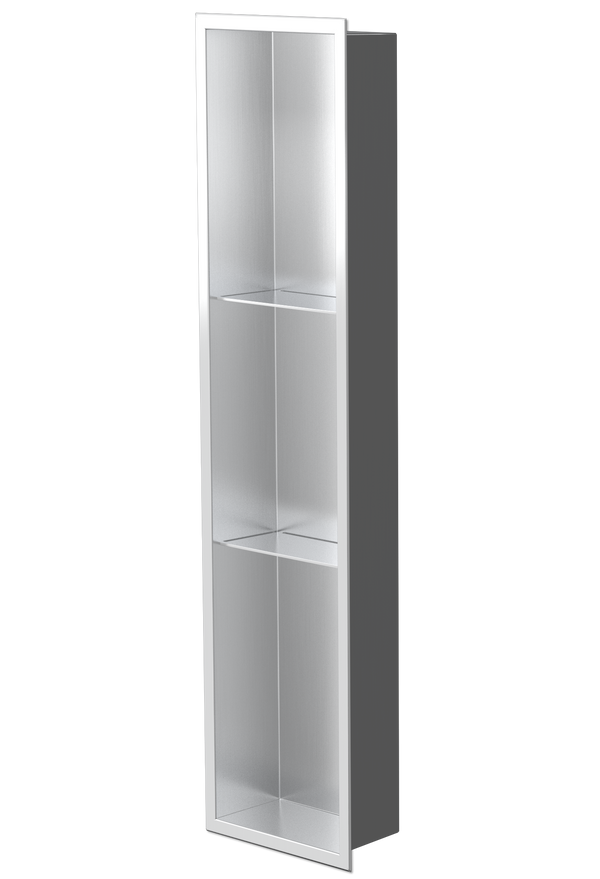

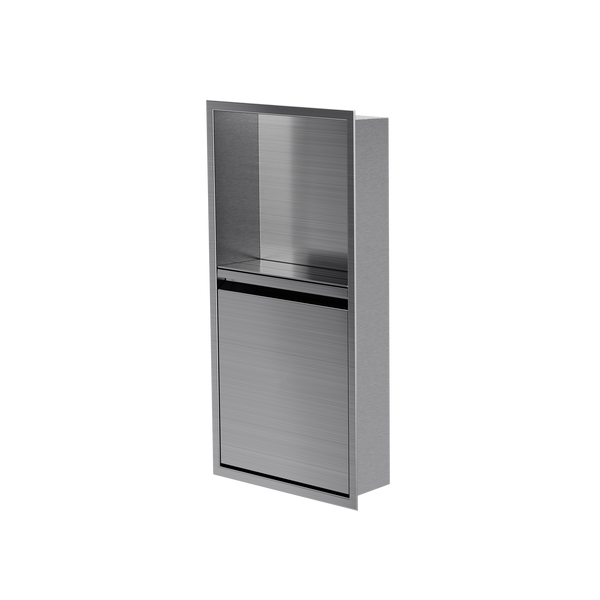

Le hors-tout, le caisson et les hauteurs libres viennent des vues de face et de côté des fiches techniques de chaque modèle. Sur l’Acia et sur l’Ana, la fiche secondaire annote le compartiment bas de 13 1/2 po comme compartiment à bouteilles de grand format, et les tablettes comme inclinées, avec système d’écoulement. La niche avec porte 24 × 12 po T a bien un compartiment de 13 1/2 po, mais ni l’usage bouteilles ni des tablettes inclinées ne figurent sur sa fiche technique : son manuel annonce seulement, page 3, un « Design avec ouvertures et pentes pour un drainage efficace ». À confirmer auprès de Zvelt. Les modèles marqués « sans tablette » sont des caissons d’un seul volume.

Les deux tablettes de coin sont absentes du tableau des cotes d’installation pour une raison simple : il n’y a pas d’ouverture à découper. La tablette de coin ne s’encastre pas. Son ailette de fixation se loge dans le joint de carrelage laissé sans coulis, puis rempli de silicone. Ce sont les deux tablettes de coin de douche posées en surface.

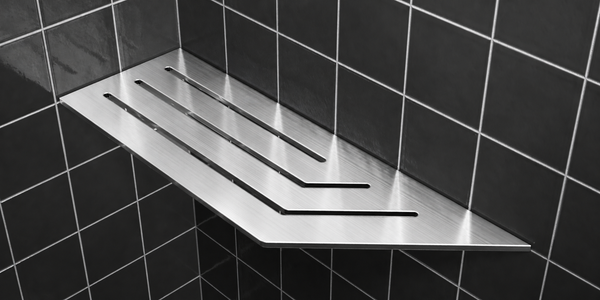

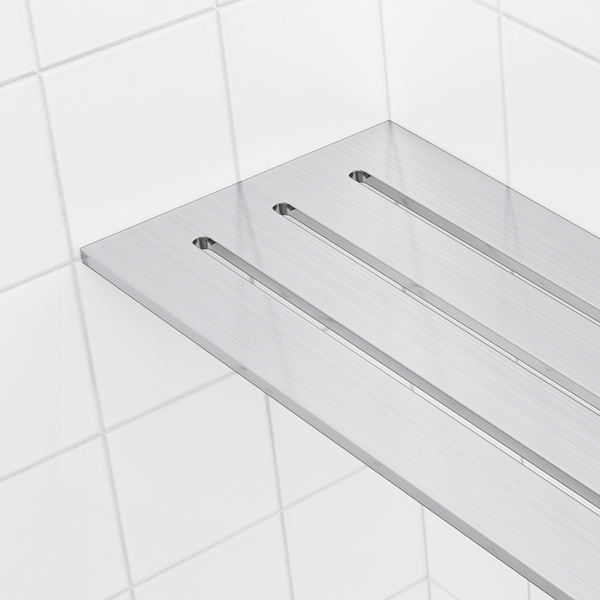

Deux longueurs : la tablette de coin 4 × 8 po (203 mm) et la tablette de coin 4 × 12 po (304 mm). Tout le reste est commun : 4 po (101 mm) de profondeur, 0,16 po (4 mm) d’épaisseur de matériau, une ailette de 1/16 po (1,49 mm), un joint de carrelage de 1/16 po (1,5 mm) au minimum. Aucune ouverture à découper.

Le joint de carrelage doit mesurer au moins 1/16 po pour recevoir l’ailette, qui fait la même épaisseur. Les deux autres valeurs dépendent du moment de la pose. Pose pendant le carrelage : une zone de 1/2 po (12 mm) reste sans coulis autour de la tablette. Pose sur carrelage existant : le marquage tracé sur l’ailette est décalé de 0,20 po (5 mm) vers le coin, et c’est ce décalage qui donne la position finale, pas le bord de la pièce.

Les fiches techniques des deux tablettes de coin, 4 × 8 po et 4 × 12 po, précisent le moment de la pose : pendant ou après la pose des carreaux, au choix du carreleur. La pose sur carrelage existant est décrite au second des deux feuillets de pose : elle ne demande ni ouverture ni cloison de 4 po.

Acier inoxydable 304 sur les niches avec porte

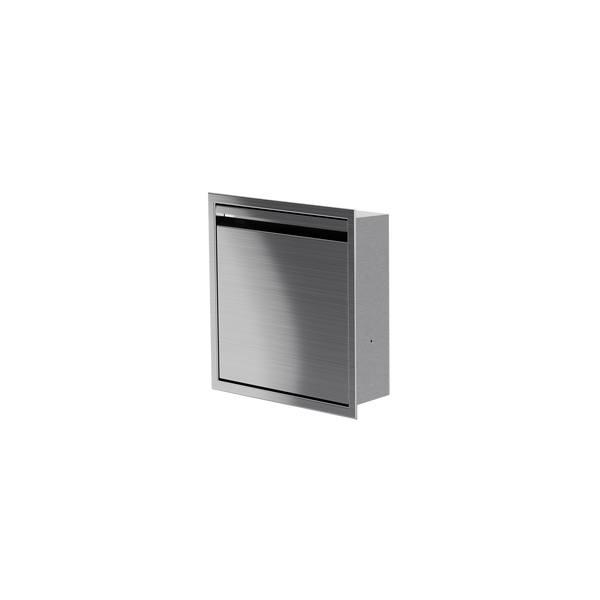

Le manuel des niches à porte nomme le matériau et l’alliage : acier inoxydable, alliage 304. Trois familles de fini y sont décrites, acier inoxydable brossé, PVD et peinture cuite en poudre. La porte se retire et se remet sans outils, sur un système de charnières ajustables breveté.

Niche WC, alliages 304 et 430

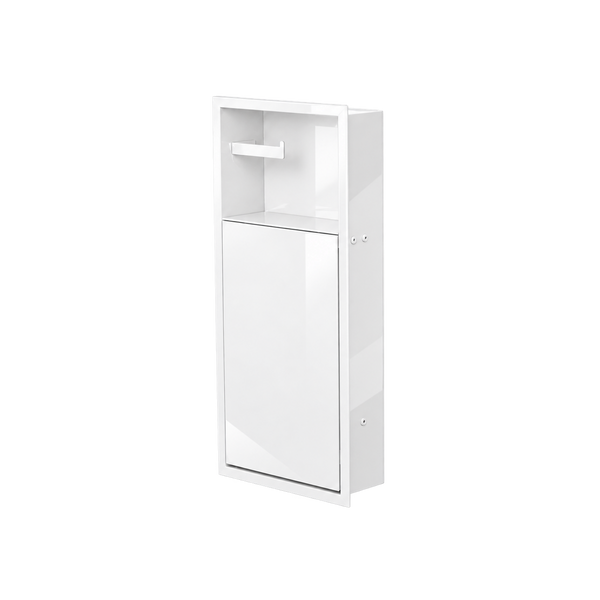

Acier inoxydable brossé, alliages 304 et 430, finition peinture cuite en poudre. Les dimensions intérieures utiles sont données au manuel : 24 × 10 1/2 × 4 po. Ce 4 po du texte contredit le 3,875 po du schéma de la même page. Le modèle arrive avec ses accessoires, dont la poubelle en polypropylène, la brosse à cuvette à réceptacle amovible, le support à papier hygiénique et la porte amovible à ouverture par pression.

Tablettes de coin, aluminium ou inox selon le fini

Le matériau suit le fini : aluminium sous les finis en peinture cuite, acier inoxydable brossé pour le fini inox, PVD appliqué sur inox brossé pour les deux finis PVD. L’épaisseur du matériau est cotée, 0,16 po.

Gamme Classique, le matériau n’est écrit nulle part

Ni l’alliage ni l’épaisseur de tôle des cinq modèles de la gamme Classique ne figurent sur les fiches techniques ni au manuel. La même absence vaut pour l’épaisseur des niches avec porte et de la Niche WC. À confirmer auprès de Zvelt, plutôt que déduit d’un modèle voisin.

Une niche Zvelt est-elle étanche ?

Une seule gamme le déclare. Le manuel des niches avec porte l’écrit à son guide d’utilisation, page 15 : « Les niches murales avec portes de Zvelt sont totalement étanches et sont conçues pour évacuer l’eau qui s’y infiltre. » Sa page 3, intitulée « Fiche technique », annonce un « Design avec ouvertures et pentes pour un drainage efficace ». Le manuel de la gamme Classique ne porte aucune phrase équivalente, celui de la Niche WC non plus : à confirmer auprès de Zvelt avant de compter sur l’étanchéité d’un autre modèle.

Membrane d’étanchéité : une étape optionnelle, et recommandée

Les manuels de la gamme Classique et des niches à porte décrivent la même étape 2 : poser des panneaux de gypse sur les parois de l’ouverture, en respectant les cotes, puis y coller une membrane d’étanchéité à l’intérieur. L’étape est écrite comme optionnelle et recommandée. Aucune marque de membrane, aucune norme d’étanchéité n’est citée. La suite est décrite dans le guide d’installation en six étapes.

Le manuel de la Niche WC ne reprend pas cette étape. Son emploi hors zone de douche, ailleurs dans la salle de bain, l’explique sans doute, mais le document ne le dit pas : à confirmer auprès de Zvelt avant de poser une Niche WC dans une paroi mouillée.

Deux écarts opposent la fiche technique et le manuel de la Niche WC. Deux autres points restent ouverts : un calcul de rebord qui ne tombe pas juste, et onze profondeurs d’encastrement jamais cotées.

• Hauteur hors-tout de la Niche WC. La fiche technique cote 25 3/8 po, le manuel d’installation 25,5 po. L’écart vaut 1/8 po.
• Profondeur de la Niche WC. Trois valeurs dans deux documents : 4 po à la fiche technique, 3,875 po au schéma du manuel, et 4 po au texte de la même page du manuel, celui des dimensions intérieures utiles. La cloison de 4 po reste demandée dans tous les cas.
• Hors-tout de la Niche WC contre son caisson. Un caisson de 10 1/2 po augmenté de deux débords de 5/8 po donne 11 3/4 po ; la fiche cote 11 7/8 po. Même chose en hauteur : 24 po plus 1 1/4 po donne 25 1/4 po, la fiche cote 25 3/8 po. La fiche et le manuel s’accordent pourtant sur les cotes du caisson, 24 po et 10 1/2 po : c’est le calcul du hors-tout qui ne tombe pas juste.
• Les onze profondeurs d’encastrement. Toutes déduites, aucune cotée. Une seule valeur du fabricant les remplacerait.
